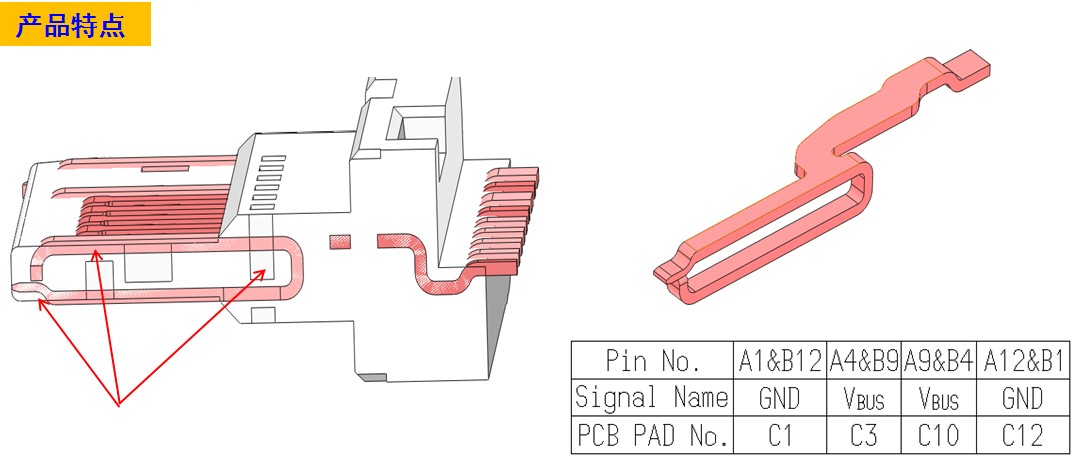

1、通过回转折弯180度， A1与B12，A4与B9，A9与B4，A12和B1分别在连接器内部短接，
焊接部Tail最小间距0.55mm，便于焊接。
2、IM注塑成型采用一体式结构，确保产品焊脚共面度和正位度稳定，并且产品整体稳定性更可靠。
3、业界目前多数设计为连接器外部合并，或者简化为14PIN，焊脚间距一般为0.40mm或0.50mm，
相邻Vbus和Ground PIN分别在连接器外部合并，结构为分体组装式，产品组装后焊脚共面度
和正位度较难保证，且接触区易出现翘PIN等问题。
USB Type C标准规范中，Plug端与Rec.端配合间隙为0.09~0.23mm，Plug中端子设计为非对称结构，
在用户使用时，Plug总是会偏向一边，不会居中，长期使用可能导致一边磨损较大，而另一端接触不
良的风险。本公司产品采用弹片+凸点的方式，且对称设置，矫正使用时Plug的偏向，保证使用时产
品正常工作。
影响：对插入手感会稍有影响，Click感觉会偏弱。
电源专用结构共6款，可根据客户需求定制产品长度 ；
也可根据客户需求定制沉板结构，尺寸可参考产品系列-沉板结构。
沉板结构共18款，可根据客户需求定制产品长度(图示A尺寸)和沉板高度(图示B尺寸)；
焊脚外露长度为0.40mm，焊脚露出产品本体外，便于焊接后检测、不良返修。
