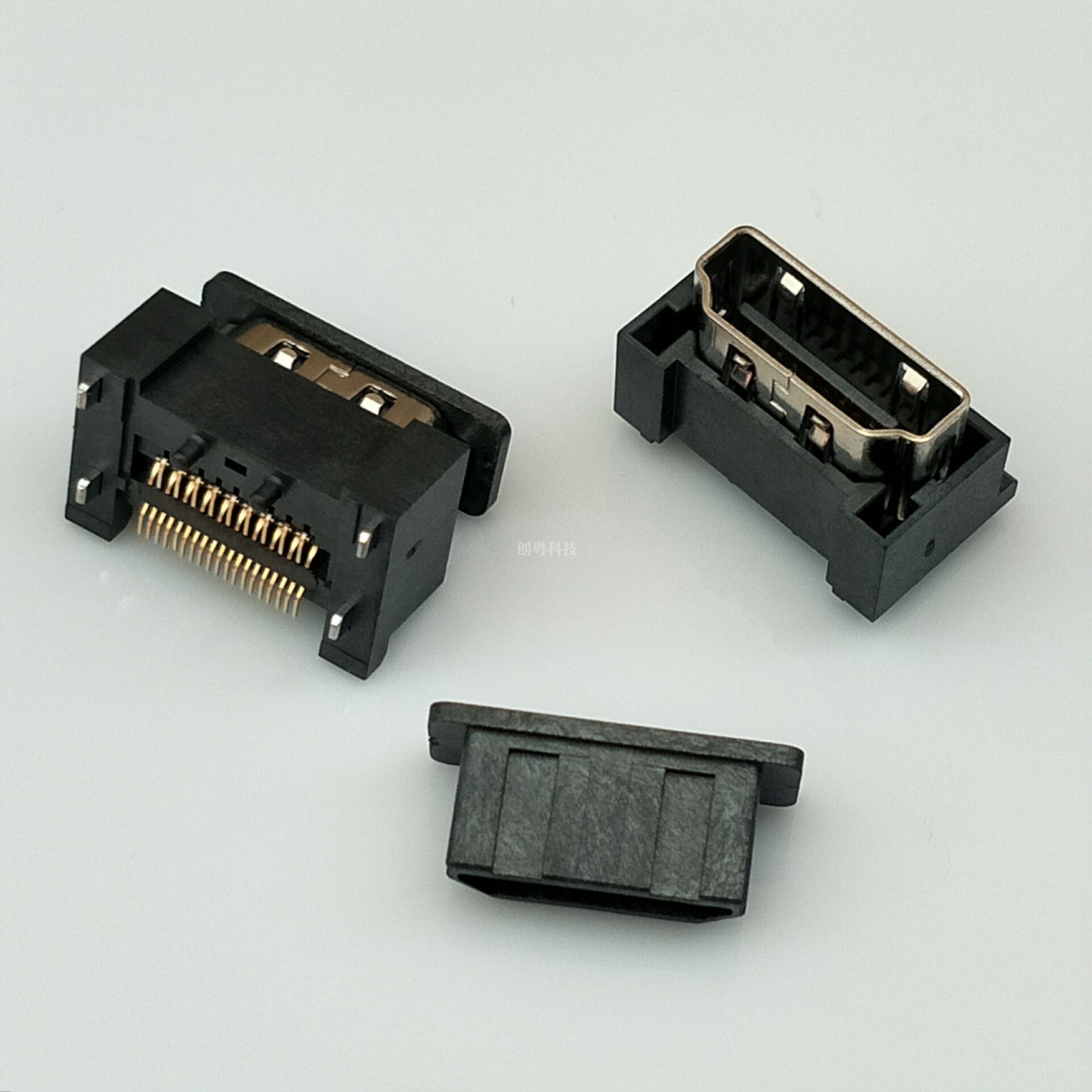

HDMI立式贴片母座

HDMI母座

HDMI母座的规格书中规定四种HDMI接口，分别是：

HDMI母座A Type

应用于HDMI1.0版本，总共有19pin，规格为4.45mm×13.9mm，为最常见的HDMI接头规格，相点对点于DVI Single-Link传输。在HDMI 1.2a之前，能传输165MHz的TMDS，所以传输规格只能在于1600×1200（TMDS 162.0MHz）。

HDMI母座Pin引脚定义

1 TMDS Data2+

2 TMDS Data2 Shield

3 TMDS Data2–

4 TMDS Data1+

5 TMDS Data1 Shield

6 TMDS Data1–

7 TMDS Data0+

8 TMDS Data0 Shield

9 TMDS Data0–

10 TMDS Clock+

11 TMDS Clock Shield

12 TMDS Clock–

13 CEC

14 Reserved（N.C. on device）

15 SCL

16 SDA

17 DDC/CEC Ground

18 +5V Power

19 Hot Plug Detect
